Tubo de Pantalla de Alambre en V Redondo Puro, Tubo de Filtro de Separación Sólido-Líquido
Tubo de Pantalla de Alambre en V Redondo Puro / Tubo de Pantalla de Alambre en Cuña
El filtro de pantalla de alambre en cuña también se llama pantalla enrollada, pantalla enrollada, pantalla Johnson, tubo de pantalla de alambre,
Tubo de pantalla de pozo, tubo ranurado.

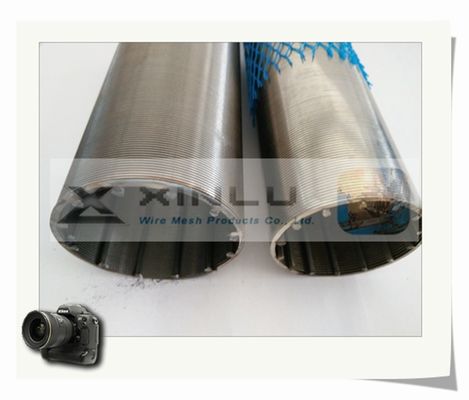

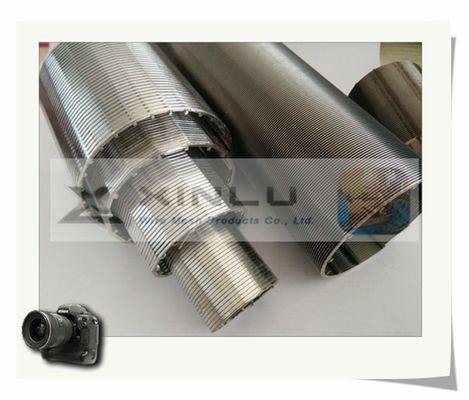

El tubo de pantalla de alambre en V enrollado / alambre en cuña está hecho de alambre de soporte y alambre en forma de V alrededor de la soldadura, alambre de soporte y alambre en forma de V alrededor de la soldadura por resistencia, con alta resistencia de soldadura, espacio uniforme, fuerte resistencia a la corrosión, área de filtración efectiva, buena permeabilidad, estructura simple, pertenece a la forma de filtración superficial. Como elemento filtrante para diversas formas de filtros automáticos (como retrolavado automático, autolimpieza con cepillo) para la filtración de fluidos en diversas industrias, la precisión de filtración es de 20-800 µm.
Los productos terminados tienen las características de alta resistencia, alta dureza, resistencia al desgaste y a la corrosión, espacio uniforme, buena filtración, fácil de limpiar y limpiar a la inversa.
1. Alambre en V /Aplicación del tubo de pantalla de alambre en cuña:
Todo tipo de equipos de filtración de acero inoxidable, filtros, antiespumantes, placas filtrantes, placas filtrantes y otros accesorios completos para equipos de filtración.
Podemos diseñar y producir diversas especificaciones y modelos según las necesidades de los usuarios, y también aceptamos el procesamiento de materiales suministrados.
2. Tamaños de tubo de pantalla de alambre en cuña enrollado:
| Tamaño de la ranura |
0.10, 0.15, 0.20, 0.25, 0.30…… 1000 mm
también se logra bajo pedido.
|
| Material: |
Acero inoxidable 304, 304L, 316L, 321, etc. |
| Longitud |
Hasta 6 metros |
| Diámetro |
29-1300 mm |
| Extremos de la pantalla |
Extremos biselados lisos, roscados macho/hembra, brida, cierre, etc. |
| Otros tamaños disponibles bajo pedido. |
|
Ventaja
|
Reducir el consumo de energía y aumentar el flujo de agua.
Reducir la erosión de las superficies de entrada y aumentar la vida útil del pozo.
Permitir un desarrollo uniforme y eficiente del pozo.
Reducir significativamente el daño potencial a la bomba y los costos de mantenimiento posteriores.
|
3.Pantalla de soldadura enrollada con alambre en VTubosTipo de flujo
- De afuera hacia adentro (FOTI)
- De adentro hacia afuera (FITO)
4. Tamaño del alambre de perfil y alambre de soporte dePantalla de soldadura enrollada con alambre en VTubos
- Alambre de perfil
-
| Alambre de perfil |
Ancho |
Altura |
Material |
| 10SR |
0.75 mm |
1.5 mm |
304 316 316L, etc. |
| 12SR |
1.0 mm |
2.0 mm |
304 316 316L, etc. |
| 18SR |
1.5 mm |
2.9 mm |
304 316 316L, etc. |
- Alambre de soporte
-
| Alambre de perfil |
Ancho |
Altura |
Material |
| Q22 |
2.0 mm |
2.3 mm |
304 316 316L, etc. |
| Q25 |
2.0 mm |
3.0 mm |
304 316 316L, etc. |
| |
|
|
|
5.Pantalla de soldadura enrollada con alambre en VTubosInstrucción del producto
Pantalla de soldadura enrollada con alambre en VTubosEstructura: Los tubos ranurados de la empresa Xinlu se utilizan ampliamente en la filtración de bebidas/cerveza, la industria del papel, el tratamiento de aguas residuales industriales, el petróleo, la desalinización de agua, etc. Este tubo ranurado es el más utilizado en todo tipo de pantallas filtrantes.
6. Especificación del tubo ranurado de alambre en V
-
|
No.
|
Tipo
|
OD
mm
|
ID
mm
|
Número de alambre de soporte
|
Dirección de filtración
|
|
1
|
XLD 25.4
|
25.4
|
18.6
|
12
|
FOTI
|
|
2
|
XLD 33
|
33
|
24
|
8
|
FOTI
|
|
3
|
XLD 37
|
37
|
28
|
8
|
FOTI
|
|
4
|
XLD 40
|
40
|
31
|
8 / 10
|
FOTI/ FITO
|
|
5
|
XLD 45
|
45
|
36
|
10 / 12
|
FOTI/ FITO
|
|
6
|
XLD 48
|
48
|
38
|
12
|
FOTI/ FITO
|
|
7
|
XLD 60
|
60
|
51
|
12
|
FOTI/ FITO
|
|
8
|
XLD 70
|
70
|
61
|
12 / 18
|
FOTI/ FITO
|
|
9
|
XLD 85
|
85
|
76
|
18
|
FOTI/ FITO
|
|
10
|
XLD 110
|
110
|
101
|
24
|
FOTI/ FITO
|
|
11
|
XLD 120
|
120
|
111
|
24
|
FOTI/ FITO
|
Observaciones
1. Fabricar tubos con diferentes materiales según los requisitos del usuario
2. La ranura debe ser mayor que 0.025 mm y menor que 2500 mm de longitud, el OD debe ser menor que 220 mm
Preguntas frecuentes
P1. ¿Puedo tener un pedido de muestra?
R: Sí, aceptamos pedidos de muestra para probar y verificar la calidad. Las muestras mixtas son aceptables.
P2. ¿Qué pasa con el tiempo de entrega?
R: 3-5 días para la preparación de la muestra, 15-25 días hábiles para la producción en masa.
P3. ¿Tiene algún límite de MOQ para el pedido?
R: MOQ bajo, 3 unidades para la verificación de muestras disponibles.
P4. ¿Cómo envía los productos y cuánto tiempo tarda en llegar?
R: El transporte aéreo, marítimo y ferroviario son opcionales.
O envíe por EMS, DHL, UPS, FedEx o TNT, tarda 5-7 días en llegar.
P5. ¿Cómo proceder con un pedido?
R: Primero, háganos saber su especificación o aplicación necesaria.
En segundo lugar, cotizamos según sus requisitos o nuestras sugerencias.
En tercer lugar, el cliente confirma y realiza el depósito para el pedido formal.
En cuarto lugar, organizamos la producción.
P6. ¿Está bien imprimir mi logotipo en el producto?
R: Sí. Por favor, infórmenos formalmente antes de nuestra producción.
