La pantalla de alambre del perfil de Q25 Q35 AISI 316 ningún ángulo ningunas rebabas ata con alambre la pantalla envuelta

La pantalla de alambre del perfil de Q25 Q35 AISI 316 ningún ángulo ningunas rebabas ata con alambre la pantalla envuelta
La pantalla de alambre del perfil de Q25 Q35 AISI 316 ningún ángulo ningunas rebabas ata con alambre la pantalla envuelta La pantalla de alambre del perfil de Q25 Q35 AISI 316 ningún ángulo ningunas rebabas ata con alambre la pantalla envuelta La pantalla de alambre del perfil de Q25 Q35 AISI 316 ningún ángulo ningunas rebabas ata con alambre la pantalla envuelta La pantalla de alambre del perfil de Q25 Q35 AISI 316 ningún ángulo ningunas rebabas ata con alambre la pantalla envuelta La pantalla de alambre del perfil de Q25 Q35 AISI 316 ningún ángulo ningunas rebabas ata con alambre la pantalla envuelta La pantalla de alambre del perfil de Q25 Q35 AISI 316 ningún ángulo ningunas rebabas ata con alambre la pantalla envuelta

Ampliación de imagen :  La pantalla de alambre del perfil de Q25 Q35 AISI 316 ningún ángulo ningunas rebabas ata con alambre la pantalla envuelta

Datos del producto:
Lugar de origen: Condado de Anping, provincia de Hebei, China
Nombre de la marca: Anping XinLu Wire Mesh Products Co.,Ltd
Certificación: ISO
Número de modelo: Tubo de la pantalla de alambre de la cuña XL - 014
Pago y Envío Términos:
Cantidad de orden mínima: 4pcs
Precio: negotiable
Detalles de empaquetado: de madera, plataforma
Tiempo de entrega: 5-7days
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 100pcs/15days

La pantalla de alambre del perfil de Q25 Q35 AISI 316 ningún ángulo ningunas rebabas ata con alambre la pantalla envuelta

descripción
las palabras: tubo de filtro de alambre de cuña, tubo de filtro de Johnson, tubo de filtro envuelto en alambre, tu Tipo de filtro: Tubo de filtro, tubo de filtro, cilindro de filtro, elemento de filtro, malla de tamizado de la mina
Característica: No ángulo, sin burrs, brillante, no magnético, anticorrosión, brillante No obstrucción, fácil de ins tipo conjunto: Las partes de las piezas de acoplamiento y de las piezas de acoplamiento y de acoplamiento de las pi
Material: Acero inoxidable (AISI 304, 316, 316L,205,201...), acero inoxidable dúplex 2205, etc. Solicitar: Filtro de líquidos, tratamiento de agua, filtro, mineral, filtración de gas/aceite, industria, pozos
Cables de perfil: #63, #93, #118, #121, #130, etc Alambre de la ayuda: ¿Qué es eso?
Resaltar:

Pantalla de alambre del perfil de AISI 316

,

Pantalla de alambre del perfil Q25

,

Ningunas rebabas atan con alambre la pantalla envuelta

Tubo de Pantalla Ranurada de Alambre de Perfil Johnson sin Ángulo y sin Rebabas para Elemento Filtrante



Alambre de acero inoxidable en forma de V / alambre de envoltura, pantalla Johnson, pantalla ranurada de alambre de perfil de acero inoxidable, pantalla ranurada de alambre de cuña, pantalla ranurada de alambre de cuña inversa, tubo de filtro de acero inoxidable, tubo con ranura de alambre en V, tubo de pantalla de pozo de perfecta redondez, pantalla de pozo de drenaje, panel de pantalla de drenaje, rejilla de alambre de cuña, panel plano de alambre en V, boquilla de pantalla, boquilla de filtro de agua y gas, boquilla de filtro de acero inoxidable, rejillas de soporte de alambre de cuña, placa de tamiz, pantallas de alambre en V, pantalla ARC, boquilla de fondo de filtro, pantallas laterales de acero inoxidable, velas de filtro de alambre de cuña, pantallas de tambor rotatorio, cilindro de filtro, pantalla de pozo de control de arena, pantalla de pozo de petróleo, pantallas ranuradas continuas basadas en varilla, laterales de cabezal y cubo y laterales radiales de cubo, etc.



La pantalla de alambre del perfil de Q25 Q35 AISI 316 ningún ángulo ningunas rebabas ata con alambre la pantalla envuelta

1. Material

Acero inoxidable (AISI 304, 316, 316L, 202...), acero galvanizado de bajo carbono (LCG), acero de bajo carbono galvanizado con zinc, acero inoxidable dúplex 2205, etc.

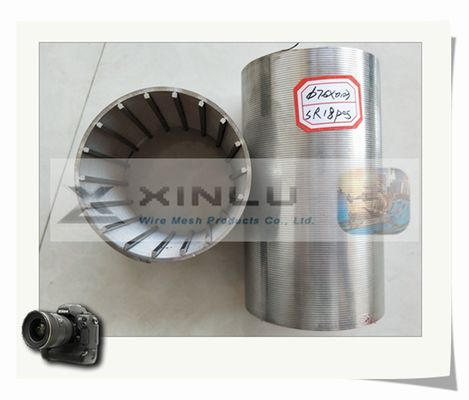

2.  Construcción de Tubo de Pantalla de Alambre de Cuña de Perfecta Redondez



Nuestros elementos filtrantes se soldaron con alambre de perfil y alambre de soporte. Podemos fabricar las pantallas en diferentes formas según el uso. Como tubo y placa, etc.



  • Utilizamos alambre de perfil en forma de cuña para hacer la ranura en forma de V. Puede detener las impurezas muy bien.
  • El alambre de cuña se soldó en el alambre de soporte de manera bien proporcionada y tiene una redondez perfecta. Asegura que la pantalla tenga un área de filtración más grande y no sea obstructiva, evitando la alta concentración de impurezas.
  • Después de trabajar durante un período de tiempo, el filtro puede ser retro-lavado. Se puede usar muchas veces.

3. Especificación de Tubo de Pantalla de Alambre de Cuña de Perfecta Redondez





No. Tipo

OD

mm

ID

mm

Número de Alambre de Soporte Dirección de Filtración
1 XLD 25.4 25.4 18.6 12 FOTI
2 XLD 33 33 24 8 FOTI
3 XLD 37 37 28 8 FOTI
4 XLD 40 40 31 8 / 10 FOTI/ FITO
5 XLD 45 45 36 10 / 12 FOTI/ FITO
6 XLD 48 48 38 12 FOTI/ FITO
7 XLD 60 60 51 12 FOTI/ FITO
8 XLD 70 70 61 12 / 18 FOTI/ FITO
9 XLD 85 85 76 18 FOTI/ FITO
10 XLD 110 110 101 24 FOTI/ FITO
11 XLD 120 120 111 24 FOTI/ FITO

​

Observaciones

  • 1. Fabricar tubos con diferentes materiales según los requisitos del usuario
  • 2. La ranura debe ser mayor de 0.025 mm y menor de 2500 mm de longitud, el OD debe ser menor de 220 mm



Perfiles de Superficie Perfiles de Soporte Diámetro mín. en mm Ancho de ranura mín. en mm
10S Q25 21 0.10
11S Q20 o Q25 23 0.030
12S 22S 30 0.050
12S Q25 23 0.030
12S Q35 30 0.050
18S 22S o Q35 30 0.050
18S Q25 25 0.030
18S D45 300 0.20
18S 10x3 300 0.20
22S 22S o Q35 45 0.10
22S D45 o 10x3 o 25x3 300 0.20
28S Q35 215 0.20
28S D45 o 10x3 o 25x3 300 0.20
34S Q35 300 0.20
34S D45 300 0.20
34S 10x3 o 25x3 300 0.20
42S Q35 o D45 300 0.20

la especificación se puede producir según el requisito.



4. Flujo de Tubo de Pantalla de Pozo de Agua de Perfecta Redondez

  • De afuera hacia adentro (FOTI)
  • De adentro hacia afuera (FITO)



5. Tipos de Pantalla de Alambre de Cuña:



Tubo/tubería de pantalla de alambre de cuña;

panel de pantalla de alambre de cuña;

pantalla cilíndrica de alambre de cuña;

Rejillas/rejillas de alambre de cuña;

Pantalla de tamiz;

Pantalla de tambor rotatorio de alambre de cuña;

Boquilla de pantalla de alambre de cuña / Boquilla de pantalla Johnson / Boquilla de filtro;

Vela de filtro de alambre de cuña / tubería lateral



6. Beneficios:



Capacidades de no obstrucción

Auto-soportado

Alta resistencia a la abrasión

Gran área abierta

Mejor filtración de arena

Ahorro de energía

Costo más bajo posible

Larga vida útil

Capacidad de flujo máxima



7. Aplicación:



pozo de agua

Jugo

Cerveza
sistemas de suministro de agua
Refinación y petroquímica
Equipo de filtración
Filtro de tambor
Control de arena

Agua subterránea

Filtro de bomba

Filtro de motor

Drenaje

Farmacéutica



Servicio OEM:


Podemos producir productos según las necesidades de nuestros clientes.
Material: acero inoxidable 304, 316L, acero bajo en carbono
Diámetro: diámetro mínimo 32 mm, diámetro máximo 1270 mm
Longitud: un solo tubo puede tener hasta 6 metros de longitud
Ranura: 0.05 mm, 0.25 mm, 0.5 mm, 0.7 mm, 1.0 mm, 1.5 mm es una ranura regular. Podemos producir ranuras de 0.1-50 mm
Conexiones:
Extremos biselados lisos para soldadura a tope / rosca / brida.

Generalmente, hay conexiones en ambos extremos de la tubería, como bridas, anillos de soldadura o roscas, para que las tuberías puedan conectarse para cumplir



Procesos de Producción de Tubos de Pantalla de Alambre de Cuña:



La pantalla de alambre del perfil de Q25 Q35 AISI 316 ningún ángulo ningunas rebabas ata con alambre la pantalla envuelta

---------------------------------------------------------------------------------------------------------------



Anping XinLu wire mesh products co.,ltd, es un fabricante y exportador de productos de pantalla de alambre de cuña.



Preguntas Frecuentes



P: ¿Es usted una empresa comercial o un fabricante?

R: Somos un fabricante.



P: Para cotizar, ¿qué información se necesita?

R: Material, ranura (tamaño de malla), diámetro/ancho, longitud, tipo de extremo / tamaño del marco, cantidad, uso, etc.



P: ¿Cuánto dura su tiempo de entrega?

R: Son 3-5 días si los productos están en stock; para pedidos masivos, se basa en la cantidad.



P: ¿Podría proporcionar una muestra gratuita?

R: Sí, está disponible para muestras gratuitas, pero los clientes deben pagar el costo del flete, que se puede deducir en pedidos posteriores.



P: ¿Cuáles son sus condiciones de pago?

R: 30% T/T como depósito, el saldo antes del envío.



P: ¿Cómo confirmar la calidad de sus productos?

R: Durante la producción, se pueden entregar algunas muestras para su confirmación de calidad. pero los clientes deben pagar el costo del flete.



P: ¿Cómo hace que nuestro negocio sea a largo plazo y tenga una buena relación?

R: Comunicación efectiva; Productos calificados, precios competitivos, entrega oportuna, servicio considerado, etc.
