DN32-219mm Conjuntos laterales de alambre de cuña para filtración de bajo drenaje
La pantalla de alambre de cuña se utiliza ampliamente en las aplicaciones de drenaje inferior con las características de un rendimiento eficaz de filtración y cribado.Los conjuntos laterales de alambre de cuña son un tipo de pantalla típico utilizado en el.

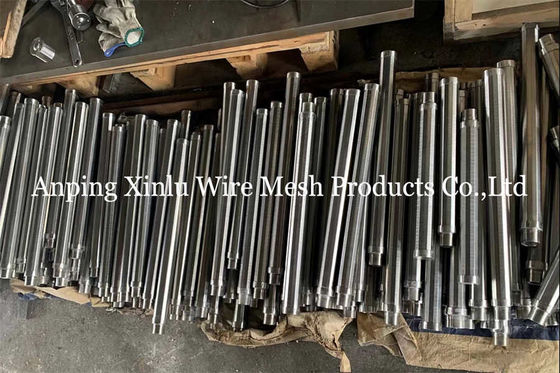

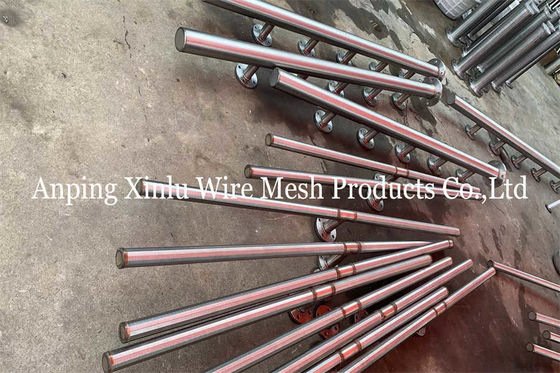

Los conjuntos laterales de alambre de cuña, también llamados conjuntos laterales de cabezal, son conjuntos de laterales horizontales de pantalla de alambre de cuña de estilo hueso de arenque y un eje redondo asegurado verticalmente.La pantalla lateral tiene patrón incluso inherenteLa pantalla lateral tiene varios tamaños de ranura, tamaño de alambre y diámetros para adaptarse a aplicaciones comunes o personalizadas.

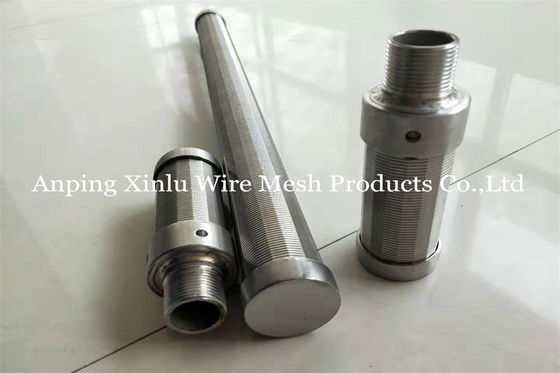

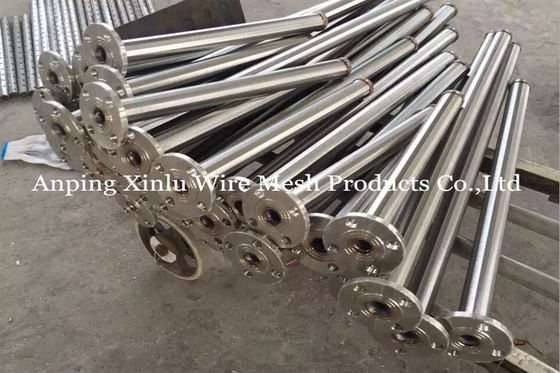

La pantalla lateral de alambre de cuña tiene dos tipos: pantalla lateral de alambre de cuña con extremo roscado y pantalla lateral de alambre de cuña con extremo de brida.Los laterales de la pantalla de alambre de cuña con extremo roscado están compuestos por una tapa sólida en un extremo y una conexión de tubería roscada en el otro extremoLa pantalla lateral de alambre de cuña de extremo de brida está compuesta por una tapa sólida en un extremo y una brida.
Debido a la diferente terminación del lateral de la pantalla de alambre de cuña, el tipo de conexión es diferente.los laterales de la pantalla están atornillados en el eje redondo a través de bridas en los laterales de la pantalla y los eje redondos.
A veces, los laterales de la pantalla de alambre de cuña de extremo roscado se instalan en un eje con bridas, y las bridas están conectadas al eje vertical por los pernos y las tuercas.La brida puede ser de brida superior o inferiorTodos los diseños se utilizan para adaptarse a diferentes posiciones y requisitos de la máquina.
Especificación de los conjuntos laterales
- El material:Acero inoxidable, acero inoxidable o otro acero aleado.
- Tipo de extremo del conjunto:tipo roscado o tipo de brida.
- Tamaño de la ranura:00,05 mm, 0,1 mm, 0,2 mm, 0,3 mm, 0,5 mm, 1 mm. ¿Qué quiere decir?
- Diámetro lateral de la pantalla:32 mm, 40 mm, 70 mm, 76 mm y 89 mm.
- Diámetro vertical del eje:76 mm, 89 mm, 108 mm, 133 mm, 159 mm y 219 mm.
Especificación de los conjuntos laterales de alambre de cuña
| Tamaño de la ranura |
Diámetro lateral de la pantalla (mm) |
Diámetro vertical del eje (mm) |
Diámetro de la brida lateral de la pantalla (mm) |
Diámetro vertical de la brida del eje (mm) |
Números de lados de la pantalla |
0.05
0.1
0.2
0.3
0.5
1 |
32
40
57
76
89 |
76
89
108
133
159
219 |
25
32
40
50
65
80 |
50
65
80
100
125
150 |
6
8
10
12 |
Las partes laterales radiales del eje

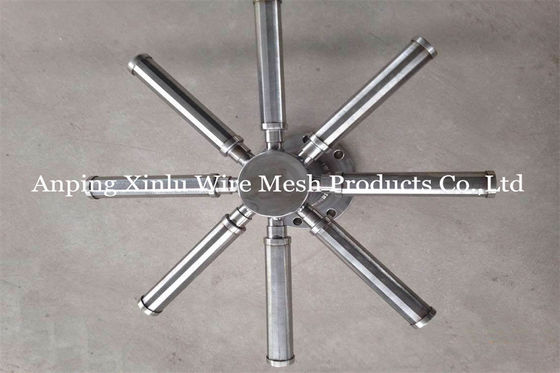

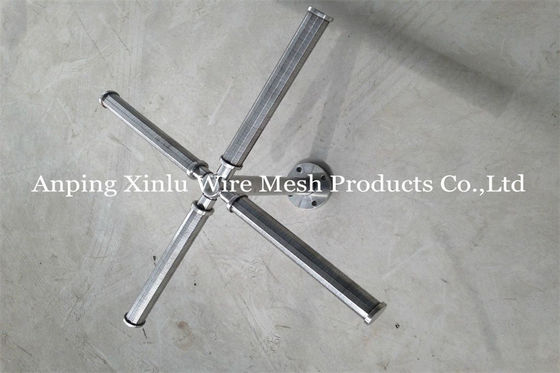

Hay otro tipo de conjuntos laterales, que se llaman lateral radial del cubo.Los conjuntos laterales radiales del cubo tienen dos tipos principales de terminación: tipos de extremos roscados y tipos de extremos de bridas.
Los conjuntos laterales radiales del eje tienen muchas especificaciones, incluido el tamaño de la ranura, las longitudes laterales de la pantalla y el diámetro de los conjuntos.Hay cuatro tipos comunes de conjuntos laterales radial del eje, puede referirse a ellos y si desea otros tipos, sólo díganos y los personalizaremos para usted.
Especificación de los conjuntos laterales del eje de alambre de cuña
| Punto de trabajo |
longitud lateral de la pantalla (mm) |
Diámetro del WWLA-09 (mm) |
Diámetro del WWLA-10 (mm) |
Diámetro del WWLA-11 (mm) |
Diámetro del WWLA-12 (mm) |
| El WWHLA-01 |
82 |
258 |
259 |
258 |
/ |
| WWHLA-02 |
113 |
316 |
321 |
316 |
/ |
| WWHLA-03 |
144 |
374 |
383 |
374 |
/ |
| El WWHLA-04 |
175 |
432 |
445 |
432 |
/ |
| El WWHLA-05 |
206 |
491 |
507 |
491 |
520 |
| Se trata de la WWHLA-06. |
237 |
549 |
569 |
549 |
580 |
| WWHLA-07 |
268 |
607 |
631 |
607 |
640 |
| WWHLA-08 |
299 |
665 |
693 |
665 |
699 |
| El WWHLA-09 |
330 |
724 |
755 |
724 |
759 |
| El WWHLA-10 |
361 |
782 |
817 |
782 |
819 |
| El WWHLA-11 |
392 |
840 |
879 |
840 |
879 |
| WWHLA-12 |
423 |
898 |
941 |
898 |
939 |
| WWHLA-13 |
454 |
957 |
1003 |
957 |
999 |
| El WWHLA-14 |
485 |
1015 |
1065 |
1015 |
1059 |
| WWHLA-15 |
516 |
1073 |
1127 |
1073 |
1119 |
| El WWHLA-16 |
547 |
1131 |
1189 |
1131 |
1179 |
| WWHLA-17 |
578 |
1189 |
1251 |
1189 |
1239 |
| El WWHLA-18 |
609 |
1247 |
1313 |
1247 |
1299 |
| WWHLA-19 |
640 |
/ |
/ |
/ |
1359 |
| WWHLA-20 |
671 |
/ |
/ |
/ |
1419 |
| WWHLA-21 |
702 |
/ |
/ |
/ |
1479 |
| El WWHLA-22 |
733 |
/ |
/ |
/ |
1539 |
| WWHLA-23 |
764 |
/ |
/ |
/ |
1599 |
| El WWHLA-24 |
795 |
/ |
/ |
/ |
1659 |
Características de los conjuntos laterales de alambre de cuña
Los conjuntos laterales de alambre de cuña pueden adaptarse a diferentes aplicaciones para diferentes usos
- Área abierta.
- Alto rendimiento de filtración y cribado.
- Varios tipos de finales.
- Resistencia a la temperatura.
- Resistencia a la corrosión y al óxido.
- No obstruye.
- Fácil de instalar y reemplazar.
- Bajo coste de mantenimiento.
- Durabilidad y larga vida útil.
- Se adapta a diferentes aplicaciones.
-
Aplicación de los conjuntos laterales de alambre de cuña
Los conjuntos laterales de alambre de cuña se utilizan ampliamente en aplicaciones de drenaje para filtrar y filtrar, además, se utiliza ampliamente en varias máquinas para filtrar.
- Cambio de cationes.
- Intercambiador de camas mixtas.
- Intercambiador de iones.
Preguntas frecuentes
¿Puedo tener una orden de muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
¿Qué hay del tiempo de entrega?
R: 3-5 días para la preparación de muestras, 15-25 días laborables para la producción en masa.
¿Tiene algún límite de MOQ para el pedido?
R: Bajo MOQ, 3pc para la verificación de muestras está disponible.
P4. ¿Cómo se envían las mercancías y cuánto tiempo tarda en llegar?
R: El transporte aéreo, marítimo y ferroviario es opcional.
O envío por EMS, DHL, UPS, FedEx o TNT, toma 5-7 días para llegar.
¿Cómo proceder con una orden?
R: En primer lugar, háganos saber su especificación de necesidad o aplicación.
En segundo lugar, citamos de acuerdo con sus requisitos o nuestras sugerencias.
En tercer lugar, el cliente confirma y deposita el depósito para el pedido formal.
En cuarto lugar, organizamos la producción.
¿Está bien imprimir mi logotipo en el producto?
R: Sí. Por favor, infórmenos formalmente antes de nuestra producción.
