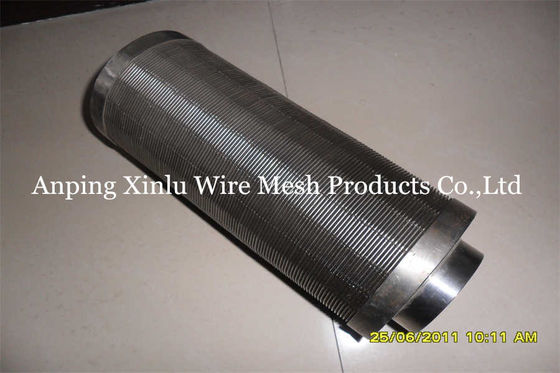

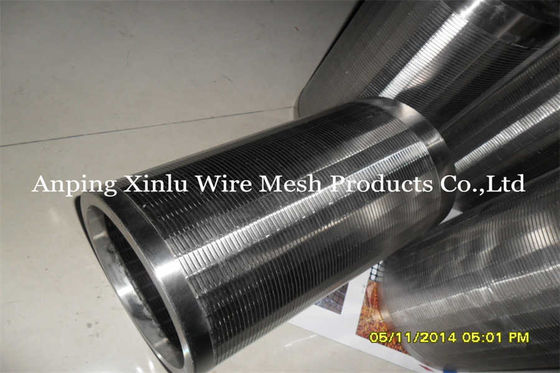

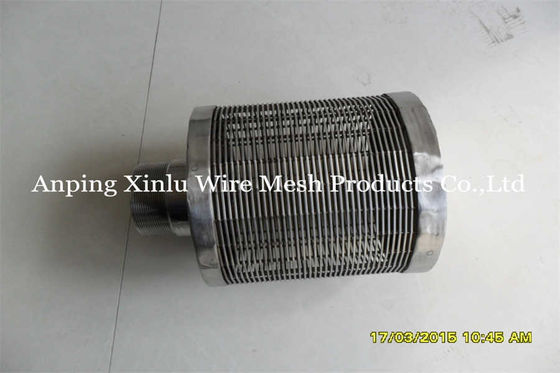

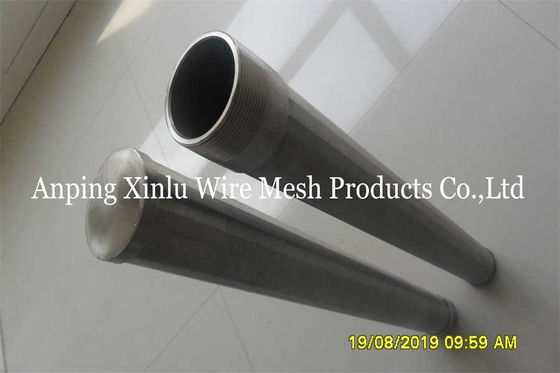

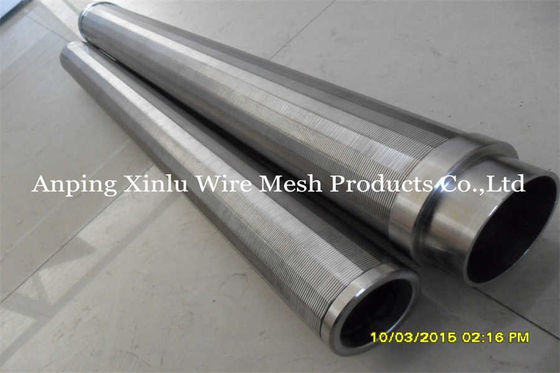

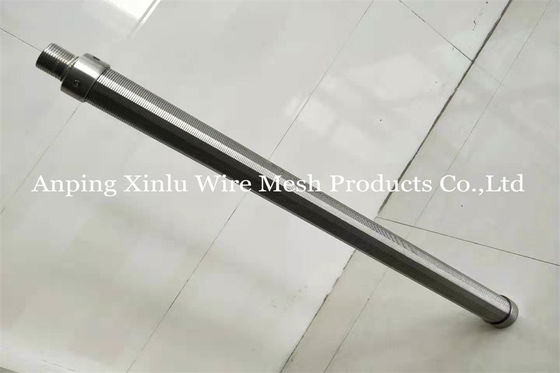

73mm Duplex de acero inoxidable Cabeza de agua lateral tubo distribuidor de gran caudal
Cuña de alambre brazos laterales, filtro de acero inoxidable vela, tubo lateral, cabezal laterales, tubo lateral, tubo de filtro, tubo de pantalla, tubo de pantalla, pantalla lateral de alambre de Johnson
El distribuidor lateral de la cabecera del cable de cuña de gran caudal es fácil de penetrar, tiene buena resistencia al desgaste y resistencia a la corrosión.calidad de soldadura estable, gran área de apertura, larga vida útil, alta resistencia y alta capacidad de carga, se puede hacer en varias formas. Las dimensiones, el diámetro del cable, la ranura y la estructura del marco se pueden personalizar.
Cabeza Tipo del tubo de distribución lateral:
01: El cable de cuña con rosca en el extremo lateral.
02- Es una pantalla lateral de alambre de cuña de extremo largo.
03: Conexión en rosca con conexión lateral de alambre de cuña.
04: Conexión de brida de conexión de cuña de cable lateral.
05: ensamblajes de alambre de conexión de cuña de la brida superior.
06: ensamblajes de alambre de conexión de cuña para la brida inferior.
07: Conjunto lateral radial del eje de conexión de tipo roscado.
08: Conjunto lateral radial del eje de conexión de tipo brida.
09: Cuatro ramas del eje de montaje lateral radial.
10: Seis ramas del eje de montaje lateral radial.
11: Seis ramas del eje radial de los conjuntos laterales.
12: Ocho ramas del eje de montaje lateral radial.
Descripción del distribuidor lateral de la cabecera del cable de cuña de gran caudal:
El distribuidor lateral de la cabecera del cable de cuña de gran caudal es fácil de penetrar, tiene buena resistencia al desgaste y resistencia a la corrosión.calidad de soldadura estable, gran área de apertura, larga vida útil, alta resistencia y alta capacidad de carga, se puede hacer en varias formas. Las dimensiones, el diámetro del cable, la ranura y la estructura del marco se pueden personalizar.
Ventaja del distribuidor de gran caudal de cuña de cable de cabeza de agua lateral
1. ranura uniforme, sin fugas de resina o material
2Área de apertura alta, área de flujo alto que puede satisfacer el requisito de gran flujo
3Gran área de distribución de líquidos y distribución uniforme
4La estructura diversificada que puede satisfacer los requisitos del contenedor
5Tolerancia a alta presión de las tuberías de ramificación
6El material de alta calidad garantiza una vida más larga
Aplicación de gran capacidad de flujo de cuña de cable de cabeza de agua distribuidor laterales
El distribuidor lateral del cabezal de agua de alambre de cuña de gran caudal consta de una serie de laterales de pantalla conectados a una tubería de cabezal central o a un cubo,Son componentes importantes de las unidades de intercambio iónico., filtros de medios, filtros de arena, recipientes de tira de carbono, torres de carbono, filtros de arcilla y en muchas aplicaciones de tratamiento de agua y aguas residuales.
Especificaciones del distribuidor lateral de cabezal de agua de alambre de cuña de gran caudal:
| El material |
Se aplicarán las siguientes medidas: |
| Cuota de tiempo normal del tubo lateral (PCS) |
4, 6, 8, 12,16, etc. De acuerdo con la solicitud, el caudal real y la aplicación. |
| Rango de OD lateral (mm) |
25 a 80 mm, personalizado |
| Diámetro normal de la cabecera (mm) |
De acuerdo con el caudal nominal, el diámetro del hilo y la brida, y los requisitos de los clientes |
| Tipos de conectores de cabecera y laterales |
El hilo, la brida |
| Rango de diámetro ((mm) |
De acuerdo con el diámetro del tanque (generalmente 200 mm más corto que el diámetro del tanque) |
| Rango de las ranuras (mm) |
El espacio normal es 0.2, 0.25, 0.3, 0.35, 0,4 mm.Slot de acuerdo con la solicitud. |
| El cable de cuña ((mm) |
1x2 |
1.5x2 |
2x3 |
| Rodas de apoyo (mm) |
1.5 por 2.5, 2x3 |
1.8x2.5, 2x3 |
2x3, 2x4 |
| Nota |
Personalizado según las necesidades |
Especificación de los conjuntos laterales
- El material:Acero inoxidable, acero inoxidable o otro acero aleado.
- Tipo de extremo del conjunto:tipo roscado o tipo de brida.
- Tamaño de la ranura:00,05 mm, 0,1 mm, 0,2 mm, 0,3 mm, 0,5 mm, 1 mm. ¿Qué quiere decir?
- Diámetro lateral de la pantalla:32 mm, 40 mm, 70 mm, 76 mm y 89 mm.
- Diámetro vertical del eje:76 mm, 89 mm, 108 mm, 133 mm, 159 mm y 219 mm.
Especificación de los conjuntos laterales de alambre de cuña
| Tamaño de la ranura |
Diámetro lateral de la pantalla (mm) |
Diámetro vertical del eje (mm) |
Diámetro de la brida lateral de la pantalla (mm) |
Diámetro vertical de la brida del eje (mm) |
Números de lados de la pantalla |
0.05
0.1
0.2
0.3
0.5
1 |
32
40
57
76
89 |
76
89
108
133
159
219 |
25
32
40
50
65
80 |
50
65
80
100
125
150 |
6
8
10
12 |
Especificación de los conjuntos laterales del eje de alambre de cuña
| Punto de trabajo |
longitud lateral de la pantalla (mm) |
Diámetro del WWLA-09 (mm) |
Diámetro del WWLA-10 (mm) |
Diámetro del WWLA-11 (mm) |
Diámetro del WWLA-12 (mm) |
| El WWHLA-01 |
82 |
258 |
259 |
258 |
/ |
| WWHLA-02 |
113 |
316 |
321 |
316 |
/ |
| WWHLA-03 |
144 |
374 |
383 |
374 |
/ |
| El WWHLA-04 |
175 |
432 |
445 |
432 |
/ |
| El WWHLA-05 |
206 |
491 |
507 |
491 |
520 |
| Se trata de la WWHLA-06. |
237 |
549 |
569 |
549 |
580 |
| WWHLA-07 |
268 |
607 |
631 |
607 |
640 |
| WWHLA-08 |
299 |
665 |
693 |
665 |
699 |
| El WWHLA-09 |
330 |
724 |
755 |
724 |
759 |
| El WWHLA-10 |
361 |
782 |
817 |
782 |
819 |
| El WWHLA-11 |
392 |
840 |
879 |
840 |
879 |
| WWHLA-12 |
423 |
898 |
941 |
898 |
939 |
| WWHLA-13 |
454 |
957 |
1003 |
957 |
999 |
| El WWHLA-14 |
485 |
1015 |
1065 |
1015 |
1059 |
| WWHLA-15 |
516 |
1073 |
1127 |
1073 |
1119 |
| El WWHLA-16 |
547 |
1131 |
1189 |
1131 |
1179 |
| WWHLA-17 |
578 |
1189 |
1251 |
1189 |
1239 |
| El WWHLA-18 |
609 |
1247 |
1313 |
1247 |
1299 |
| WWHLA-19 |
640 |
/ |
/ |
/ |
1359 |
| WWHLA-20 |
671 |
/ |
/ |
/ |
1419 |
| WWHLA-21 |
702 |
/ |
/ |
/ |
1479 |
| El WWHLA-22 |
733 |
/ |
/ |
/ |
1539 |
| WWHLA-23 |
764 |
/ |
/ |
/ |
1599 |
| El WWHLA-24 |
795 |
/ |
/ |
/ |
1659 |
Características de los conjuntos laterales de alambre de cuña
Los conjuntos laterales de alambre de cuña pueden adaptarse a diferentes aplicaciones para diferentes usos
- Área abierta.
- Alto rendimiento de filtración y cribado.
- Varios tipos de finales.
- Resistencia a la temperatura.
- Resistencia a la corrosión y al óxido.
- No obstruye.
- Fácil de instalar y reemplazar.
- Bajo coste de mantenimiento.
- Durabilidad y larga vida útil.
- Se adapta a diferentes aplicaciones.
-
Aplicación de los conjuntos laterales de alambre de cuña
Los conjuntos laterales de alambre de cuña se utilizan ampliamente en aplicaciones de drenaje para filtrar y filtrar, además, se utiliza ampliamente en varias máquinas para filtrar.
- Cambio de cationes.
- Intercambiador de camas mixtas.
- Intercambiador de iones.
Preguntas frecuentes
¿Puedo tener una orden de muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
¿Qué hay del tiempo de entrega?
R: 3-5 días para la preparación de muestras, 15-25 días laborables para la producción en masa.
¿Tiene algún límite de MOQ para el pedido?
R: Bajo MOQ, 3pc para la verificación de muestras está disponible.
P4. ¿Cómo se envían las mercancías y cuánto tiempo tarda en llegar?
R: El transporte aéreo, marítimo y ferroviario es opcional.
O envío por EMS, DHL, UPS, FedEx o TNT, toma 5-7 días para llegar.
¿Cómo proceder con una orden?
R: En primer lugar, háganos saber su especificación de necesidad o aplicación.
En segundo lugar, citamos de acuerdo con sus requisitos o nuestras sugerencias.
En tercer lugar, el cliente confirma y deposita el depósito para el pedido formal.
En cuarto lugar, organizamos la producción.
¿Está bien imprimir mi logotipo en el producto?
R: Sí. Por favor, infórmenos formalmente antes de nuestra producción.
