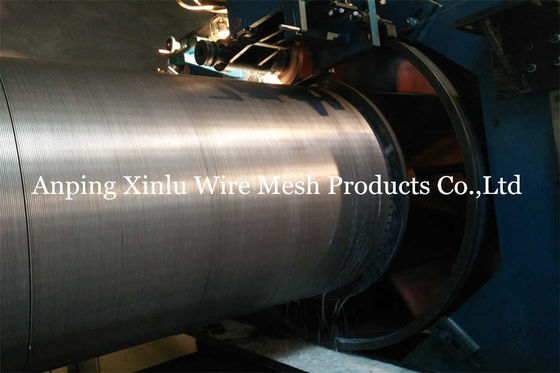

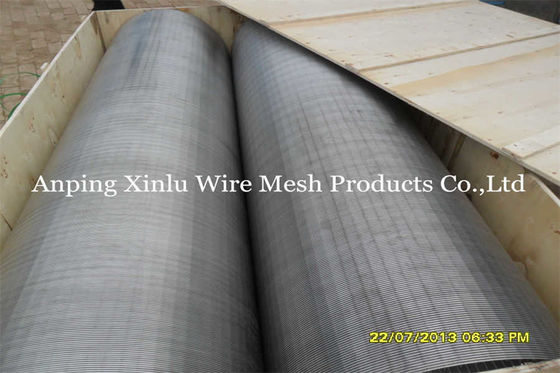

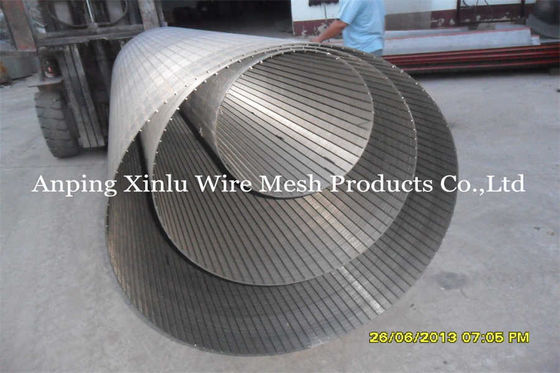

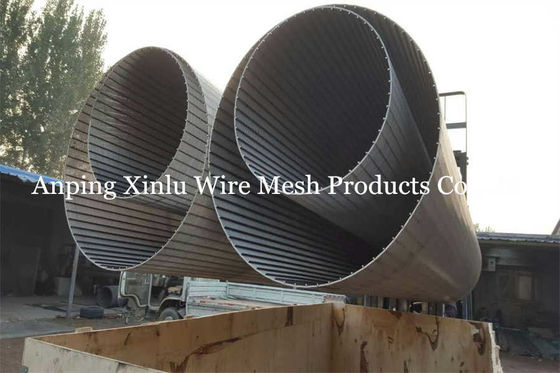

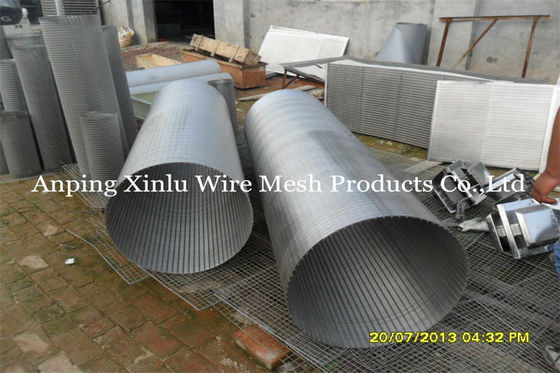

Tubo de pantalla de alambre de cuña Johnson de 450 mm de diámetro - Tipo de superficie lisa y borde
las pantallas de alambre de cuña, las pantallas de pozos de agua de acero inoxidable soldadas en forma de alambre en forma de V, las pantallas de pozos de agua galvanizadas con bajo contenido de carbono, el tubo de pantalla Johnson, el tubo de pantalla Johnson, la pantalla de pozo Johnson,pantalla de alambre de Johnson, pantalla de filtro Johnson, pantalla de alambre Johnson V, tubo de ranura de alambre V, tubo de pantalla envuelto en alambre, pantallas de pozos de petróleo, pantalla de pozos de deshidratación, tubo de pantalla de redondez perfecta, tubo de pantalla de alambre de perfil,tubo de pantalla de laminado inverso, tubos de pantalla en espiral, cilindros de pantalla, pantallas de ranura continuas basadas en varillas, pantalla de pozo de control de arena, tubo de pantalla de alambre enrollado, elementos de filtro de acero inoxidable, pantalla de alambre de cuña,tubo de filtro de acero inoxidable,
El tubo de pantalla de alambre de cuña, también llamado tubo de ranura redonda, está hecho de alambre de acero inoxidable, que es el tipo más popular debido a su destacada estabilidad química y resistencia a la corrosión.
El tubo de pantalla de alambre de cuña está compuesto por un perfil de trabajo y un perfil de soporte.durante los perfiles de la superficie son en espiral de heridas, los perfiles de soporte se soldan en los perfiles de superficie.
Tipos de tubos de pantalla de alambre de cuña
El tubo de pantalla de alambre de cuña tiene varios tipos diferentes, de acuerdo con el estándar diferente, aquí está la introducción detallada del tubo de pantalla de alambre de cuña,sólo se refieren a ellos y saber más sobre el tubo de ranura redonda y obtener una referencia para la elección.
Según la superficie del tubo de pantalla de alambre de cuña
Hay dos tipos de tubos de pantalla de alambre de cuña vistos desde la superficie. Uno es el tipo normal, que tiene ángulos continuos y regulares en el borde.que es adecuado para las aplicaciones donde la precisión no es muy estrictaEl otro tipo es el tipo perfecto redondo, que se produce con el estricto estándar, que tiene una mejor precisión de filtración que el tipo común.el tipo redondo perfecto puede ser utilizado en las máquinas más precisas y completar la ardua tarea de filtrado.
De acuerdo con la posición y dirección de los perfiles de superficie y de soporte
De acuerdo con la posición y dirección de los perfiles de superficie y los perfiles de soporte, el tubo de pantalla de alambre de cuña se puede dividir en cuatro tipos.
El principio de filtración fluye de adentro hacia afuera y el perfil de soporte es radial.
Tipo externo radial. El principio de filtración fluye hacia afuera hacia adentro. Es el tipo estándar. El perfil de soporte también es radial.
El principio de filtración fluye de adentro hacia afuera y el perfil de soporte es axial.
El principio de filtración fluye hacia afuera hacia adentro y el perfil de soporte es axial.
Tipo de alambre del tubo de pantalla de alambre de cuña
Como todos sabemos, el tubo de pantalla de alambre de cuña se compone de perfiles de superficie y perfiles de soporte.
El cable de soporte puede ser de barra plana, barra triangular, barra redonda y barra trapezoidal.
Tipos finales de tubos de pantalla de alambre de cuña
El tubo de pantalla de alambre de cuña tiene diferentes tipos de bordes para adaptarse a diferentes aplicaciones y máquinas, los tipos principales son los siguientes, solo consultelos y elija el mejor.
Tipo común.
Tipo de anillo final.
Tipo de ajuste con rosca.
Tipo de brida.
Especificaciones del tubo de pantalla de alambre de cuña
Material: acero inoxidable 304, 304L, 316, 316L, 321 y otros.
Diámetro del tubo: 25 mm - 1500 mm.
Longitud del tubo: 0,3 m, 0,6 m, 1 m, 2 m, 3 m, 6 m y 12 m. Los tamaños especiales se pueden personalizar.
Tamaño de la ranura: 0,05 mm - 2,5 mm.
Tipo de perfil de superficie: alambre triangular.
Profile de soporte: alambre triangular, alambre redondo, barra plana o alambre de cuña.
Características del tubo de pantalla de alambre de cuña
Ejecución de filtración precisa.
Alta eficiencia.
Las aberturas estrechas.
Tipo normal o de alta calidad a elección.
Varios tipos de bordes.
Amplia gama de diámetros para elegir.
Los tamaños especiales pueden ser personalizados.
Económico pero de alta calidad.
Resistencia a la corrosión.
Resistencia al óxido.
Larga vida útil y duradera.
Aplicaciones del tubo de pantalla de alambre de cuña
Industria del petróleo, filtración de petróleo.
Industria de tratamiento de aguas. Desalinización de aguas marinas, tratamiento de aguas industriales y domésticas. Tratamiento de agua suavizante.
Industria química: productos finales de la filtración de soluciones orgánicas químicas, como la filtración de ácidos, líquidos alcalinos, alcohol y otros productos de filtración.
Exploración hidro-geológica.
Construcción de perforaciones.
Desarrollo geotérmico.
Reformador catalítico.
Especificaciones para su referencia:
| Diámetro exterior |
Trabajo de costura |
Duración estándar |
Especificaciones del alambre de filtro |
Especificaciones del alambre de soporte |
|
4'6'8'
10'', 12'
y así sucesivamente
|
0.1-35 mm |
50-6000 mm |
2.2*3.0 mm,
2.3*3.0 mm,
3.0*4,6 mm,
3.0*5.0 mm
|
3.8mm/22 piezas,
3.8mm/32 piezas.
3.8 mm/48 piezas,
3.8 mm/50 piezas
|
Tubo de pantalla de pozo de agua de acero inoxidableEspecificaciones
| M.de las arterias |
Tamaño
(Dos centímetros)
|
- ¿ Qué?
(mm)
|
Encajadura
(mm)
|
Duración
(m)
|
Fuerza para el colapso
(PSI)
|
Las demás:
Peso
(toneladas)
|
Cables de perfiles
(WXH)
|
Varilla de apoyo |
Termina la conexión |
|
Q195
No se pueden utilizar
201
205
321
304
Las demás:
316
Las demás:
|
4 |
117 |
0.040 |
3 a 6. |
395 |
6 |
2.2 por 3.0 |
3.8MM/22 |
con rosca
Anillos de soldadura
Las demás
|
| 4 |
114.3 |
0.040 |
3 a 6. |
395 |
6 |
2.3 por 3.0 |
3.8MM/22 |
| 6 |
168.3 |
0.040 |
3 a 6. |
252 |
8 |
2.3 por 3.5 |
3.8MM/32 |
| 8 |
219.1 |
0.010 |
3 a 6. |
399 |
10.5 |
3.0 por 4.6 |
3.8MM/48 |
| 8 |
219.1 |
0.020 |
3 a 6. |
370 |
10.5 |
3.0 por 4.6 |
3.8MM/48 |
| 8 |
219.1 |
0.040 |
3 a 6. |
323 |
10.5 |
3.0 por 4.6 |
3.8MM/48 |
| 10 |
273.1 |
0.010 |
3 a 6. |
206 |
11 |
3.0 por 4.6 |
3.8MM/50 |
| 10 |
273.1 |
0.020 |
3 a 6. |
191 |
11 |
3.0 por 4.6 |
3.8MM/50 |
| 10 |
273.1 |
0.040 |
3 a 6. |
167 |
11 |
3.0 por 4.6 |
3.8MM/50 |
