3 "V Wire Wrap Johnson Tubo de pantalla de agua con superficie de filtración lisa
Acero inoxidable Vee alambre afilado / alambre de envoltura, pantalla de johnson, pantalla de pozo de agua / pantalla de alambre envuelta basada en varillas, pantalla de alambre de cuña, pantalla de alambre de cuña inversa, tubo de filtro de acero para resistencia a la roca,tubo de ranura de alambre, tubo de pantalla de pozo de redondez perfecta, pantalla de deshidratación de pozo, panel de pantalla de deshidratación, rejilla de alambre de cuña, panel plano de alambre V, boquilla de pantalla, boquilla de filtro de agua y gas,una boquilla de filtro de acero inoxidable, rejillas de soporte de alambre de cuña, placa de flexión de tamiz, pantallas de alambre V, pantalla ARC, boquilla de fondo del filtro, pantallas laterales de acero inoxidable, velas de filtro de alambre de cuña, pantallas de tambor rotativo, cilindro de filtro,pantalla de control de pozo de arena, pantallas de pozos de petróleo, pantallas de ranura continuas basadas en varillas, laterales de cabeza y eje y laterales radiales de eje, etc.
V Wire Wrap Johnson Pipe de pantalla de agua
La pantalla de alambre de cuña se utiliza ampliamente en todo el mundo para pozos de agua, petróleo y gas, y es el tipo de pantalla dominante utilizado en la industria de pozos de agua.

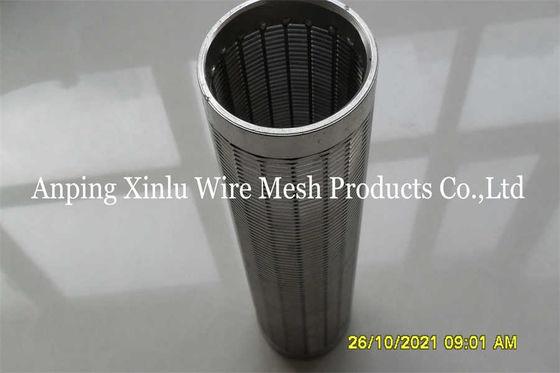

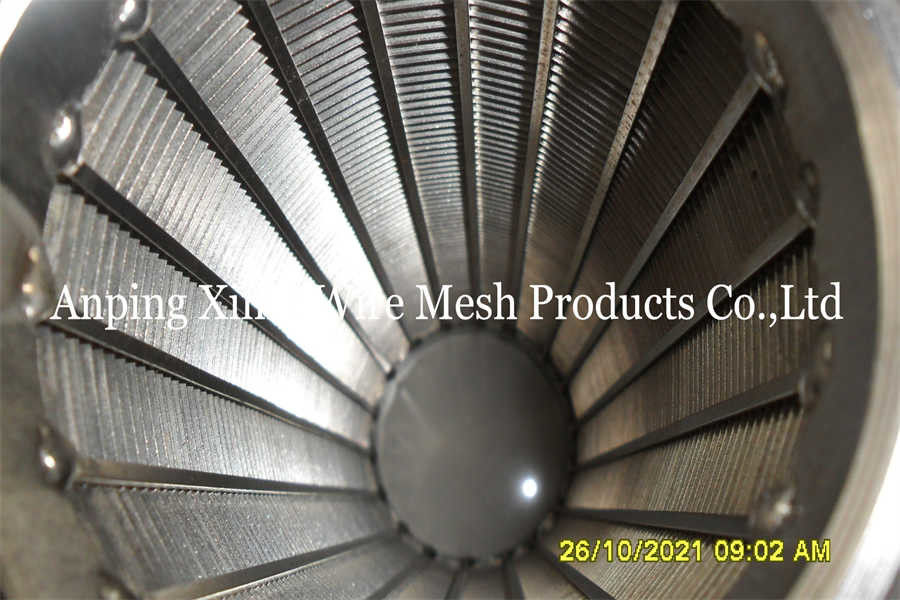

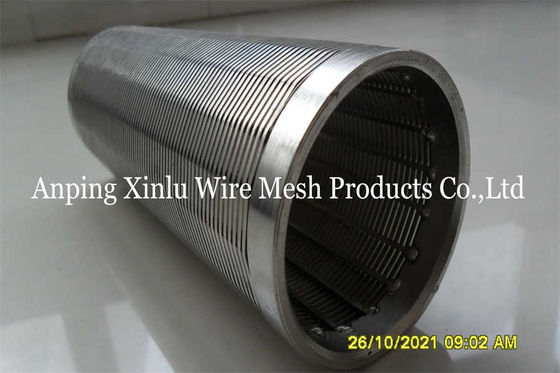

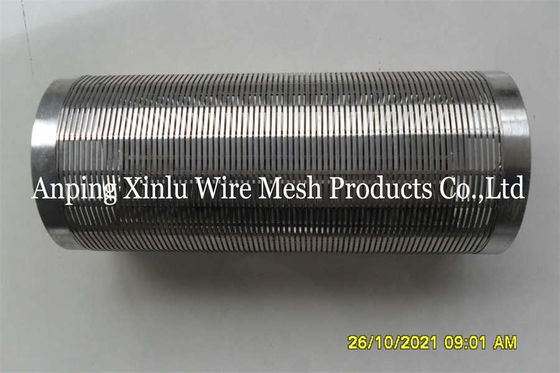

La pantalla de envoltura de alambre de acero inoxidable soldado está compuesta por varillas y alambre de perfil. La varilla puede ser alambre redondo, alambre triangular o alambre trapezoide. El alambre de perfil es alambre triangular (alambre en forma de V).Este tipo de pantalla de alambre de cuña tiene una estructura y un área abierta altaEl alambre se une a las barras mediante soldadura, produciendo unidades rígidas de una sola pieza con características de alta resistencia con pesos mínimos.Las aberturas de ranuras para pantallas se fabrican espaciando giros sucesivos del cable externo para producir el tamaño de ranura deseadoTodas las ranuras deben estar limpias y libres de burros y recortes.Las aberturas en forma de V diseñadas para no obstruirse, más estrecho en la cara exterior y más ancho en el interior.
La pantalla de alambre de cuña se puede utilizar tanto en aplicaciones de gravel pack como en aplicaciones de pantalla independiente (retención directa).tipo de material, la geometría y la dimensión de las ranuras de la pantalla, etc.
Características y beneficios
1.Las ranuras en forma de VLas aberturas en forma de "V" que se abren hacia el interior del pozo tienden a permitir que las partículas que son apenas más pequeñas que el ancho de la ranura pasen.Estas partículas quedan atrapadas en la pantalla y la obstruyen..
2.Área abierta muy grandeEste diseño proporciona una ranura continua y, por lo tanto, el área abierta para que entre el agua es más de 2 veces la de las tuberías convencionales con ranuras de cualquier tamaño y apertura de ranura.Esto permite que más agua entre con una pérdida de cabeza de fricción mucho menor y la eficiencia del pozo de tubo se mejora notablemente.
3.Mejor filtración de arenaDebido al proceso de fabricación especializado, una amplia gama de aberturas de ranuras está disponible hasta 0,15 mm para permitir una selección adecuada de ranuras dependiendo del tamaño de la arena en un área en particular.Esto permite un mejor control de la arena y un menor mantenimiento de la bomba y una mayor vida útil del pozo del tubo.
4.Bajos costes de mantenimientoSeparación en la superficie de la pantalla que puede limpiarse fácilmente raspando o lavando.
5.Producción máxima del procesoAperturas de ranuras precisas y continuas que permitan una separación precisa sin pérdida de medios.
6.Ahorro energéticoDebido a la reducción de las pérdidas de cabeza de fricción y el aumento de la descarga, la carga de la bomba reduce la potencia requerida para bombear la misma cantidad de agua.
7.Resistencia química y térmicaUna variedad de materiales de acero inoxidable resistentes a la corrosión y muchas aleaciones exóticas adecuadas para altas temperaturas y presiones.que se derivan de la forma especial del alambre utilizado para formar la superficie de la pantallaLas aberturas en forma de V, diseñadas para no obstruirse, son más estrechas en la cara exterior y se ensanchan en el interior.Las pantallas de ranura continua proporcionan más área de admisión por unidad de superficie de pantalla que cualquier otro tipoPara cualquier tamaño de ranura dado, este tipo de pantalla tiene un área máxima abierta.
Aplicaciones
Pozos verticales de petróleo y gas y pozos de agua
Las condiciones de ensayo de los vehículos de las categorías M1 y M2 se determinarán en función de las condiciones de ensayo de las categorías M2 y M3.
La longitud máxima es de 6000 mm.
Diámetro: desde 25 mm hasta 1200 mm.
Material: Acero galvanizado con bajo contenido de carbono (LCG), acero inoxidable (304, 304L, 316, 316L, etc.).
Conexión de extremos: extremos de biselado plano para soldadura con extremo o roscado.
V Wire Wrap Johnson Pipe de pantalla de agua especificación
|
El tamaño
- ¿ Qué es?
|
- ¿ Qué es eso?
(MM)
|
Las condiciones de los productos
(MM)
|
Duración
(M)
|
El colapso
La fuerza
(BAR)
|
Las demás:
Peso
(toneladas)
|
El cable de envoltura ((Ancho*Alta)
(MM)
|
Las ROP
(MM)
|
| 3-1/2 |
88.9 |
1.0 |
3 |
> 22 años |
10.2 |
2.3x3.5 |
3.8MM/22 |
| 4-1/2 |
114.3 |
1.0 |
3 |
> 28 años |
11.5 |
2.3x3.5 |
3.8MM/22 |
| El 6-5/8 |
168.3 |
0.75 |
5.8 |
> 40 años |
12.8 |
2.3x3.5 |
3.8MM/32 |
| El 6-5/8 |
168.3 |
1.0 |
5.8 |
> 33 |
12.8 |
2.3x3.5 |
3.8MM/32 |
| El 6-5/8 |
168.3 |
0.63 |
5.8 |
> 83 |
45 |
3.2x6.0 |
6.0MM/32 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 34 |
21.9 |
2.3x3.5 |
3.8MM/48 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 50 años |
38.2 |
3.0x5.0 |
4.0MM/48 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 60 años |
46 |
3.2x6.0 |
5.0MM/48 |
| 10-3/4 |
273.1 |
0.75 |
5.8 |
> 50 años |
32.9 |
2.3x3.5 |
4.9MM/55 |
| 10-3/4 |
273.1 |
1.0 |
5.8 |
> 60 años |
39.5 |
3.0x5.0 |
4.9MM/55 |
| 10-3/4 |
273.1 |
1.0 |
5.8 |
> 100 |
48 |
3.2x6.0 |
5.0MM/55 |
| 12-3/4 |
323.9 |
1.0 |
5.8 |
> 120 |
37.2 |
3.0x5.0 |
4.0MM/50 |
| 14 |
355.6 |
1.0 |
3 |
> 80 |
37.8 |
3.0x5.0 |
4.0MM/59 |

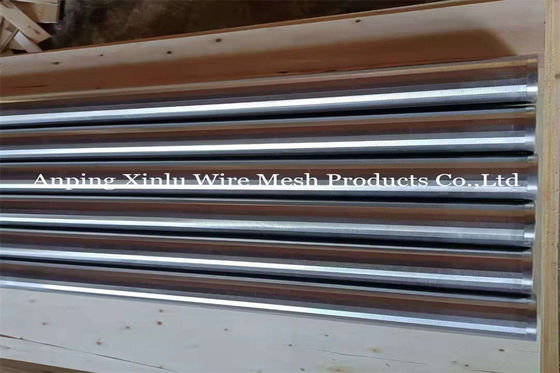

Embalaje de la tubería de agua de pozo con ranuras de acero:
Embalaje de bolsas de plástico
Bolsa de plástico transparente en el interior, bolsa de tejido en el exterior
Caja de madera
Las demás
Ventajas de la tubería de pantalla de alambre de V / cuña:
Capacidad de no obstrucción
Autosostenido
Alta resistencia a la aberración
Gran área abierta
Mejor filtración de arena
Ahorro de energía
Costo más bajo posible
Larga vida útil
Capacidad máxima de caudal
Utilización:
Pozo de agua
Jugo de frutas
Las cervezas
sistemas de suministro de agua
Refinería y petroquímica
Equipo de filtro
Filtro de tambor
Control de la arena
Aguas subterráneas
Filtro de la bomba
Filtro del motor
Deshidratación
Productos farmacéuticos
Tratamiento de aguas residuales
Servicio OEM:
Podemos producir productos de acuerdo a las necesidades de nuestros clientes.
Material: acero inoxidable 304, 316L, acero bajo en carbono
Diámetro: diámetro mínimo 32 mm, diámetro máximo 1270 mm
Largo: un solo tubo puede tener hasta 6 metros de largo
Las diferencias son de 0,25 mm, 0,5 mm, 0,7 mm, 1,0 mm, 1,5 mm.
En general, hay juntas en ambos extremos de la tubería, como bridas, anillos de soldadura o hilos, para que las tuberías puedan conectarse para cumplir
- ¿ Qué es lo que quiere decir?
Anping XinLu wire mesh products co., ltd, es un fabricante y exportador de productos de malla de alambre de cuña.
- ¿ Cuál es el precio de los productos? - ¿ Cuál es el precio?
Preguntas frecuentes
P: ¿Es usted una empresa comercial o un fabricante?
R: Somos un fabricante.
P: Para citar, ¿cuál es la información necesaria?
R: Material, ranura (tamaño de malla), diámetro/ancho, longitud, tipo de extremo/tamaño del marco, cantidad, uso, etc.
P: ¿Cuánto dura su plazo de entrega?
R: Es de 3-5 días si los bienes están en stock; para el pedido masivo, se basa en la cantidad.
P: ¿Podría proporcionar una muestra gratuita?
R: Sí, está disponible para la muestra gratuita, pero los clientes deben pagar el costo de flete, que se puede deducir en el siguiente orden.
P: ¿Cuáles son sus términos de pago?
R: 30% T/T como depósito, el saldo antes del envío.
P: ¿Cómo confirmar la calidad de sus productos?
R: Durante la producción, algunas muestras pueden ser entregadas a usted para la confirmación de calidad. pero los clientes necesitan pagar el costo de flete.
P: ¿Cómo hace nuestro negocio a largo plazo y buena relación?
A: Comunicación eficaz; productos calificados, precios competitivos, entrega puntual, servicio considerado, etc.

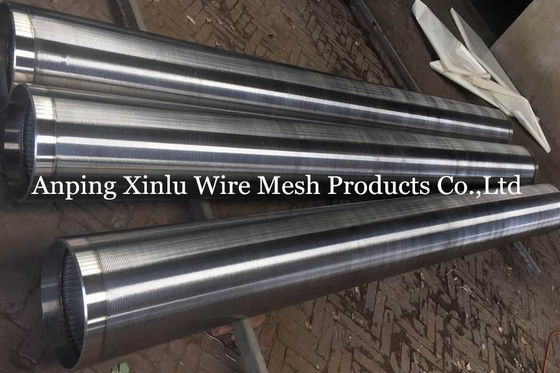

Control de arena de deshidratación V Proceso de producción de pantalla de alambre yImágenes:
