Tubos de pantalla de Johnson sin obstrucción en forma de V continuos envueltos en alambre soldado
Los tubos de filtración de alambre de agua se fabrican enrolando alambre laminado en frío, aproximadamente triangular en sección transversal, alrededor de una matriz circular de las barras longitudinales.El alambre se une a las varillas por soldadura, que producen unidades rígidas de una sola pieza con características de alta resistencia con pesos mínimos.
Los tubos de pantalla: the screen pipes are of the continuous v-shaped slot screen Johnson type of the non-clogging wrapped wire welded over a longitudinal rod base and manufactured from galvanize and joints fitted with bevel plain ends to facilitate screen length 50,8 m, el tamaño de la ranura de la pantalla se determinará de acuerdo con los datos de análisis del tamiz del acuífero, pero principalmente de 0,76 y 1,0 mm.El tamaño de la pantalla del diámetro exterior de 219 mm y la presión de colapso de 50 bar para pozos profundos (más de 200 m), y 25 bar para pozos poco profundos de menos de 200 m.
V Accesorios para filtración de alambre envuelto en agua Aplicación:
El diseño de las pantallas de filtro de alambre de agua envueltas en alambre para infraestructuras de agua es razonable.
Perforación de pozos de agua, perforación de pozos de petróleo, tratamiento de agua, motor de bomba, etc.
V pantallas de filtro de alambre de agua envueltas en alambre
- Material: alambre de acero inoxidable o alambre galvanizado.
- Perfil de la superficie: alambre triangular.
- Profile de soporte: alambre triangular, barra redonda y alambre de cuña.
- Tamaño de la ranura: 0,05 mm - 35 mm.Ranura normal: 0,5 mm, 0,63 mm, 0,75 mm, 1,0 mm, 1,5 mm, 2,0 mm
- Diámetro del cilindro: 10 mm - 1200 mm Diámetro normal: 2", 3", 4", 6", 8", 10", 12", 14", 16", 20"
- Duración: hasta 6 m. Duración normal:2.9m y 5.8m para encajar en el contenedor.
- Resistencia máxima al colapso: 150 bar.
- Resistencia a la tracción máxima: 40 toneladas.
- Tipo de conexión: anillos soldados con bisel; acoplamiento de rosca macho/hembra.
- Tamaño del alambre: 2.2x3.0mm, 2.3x3.5mm, 2.5x4mm, 3x4.6mm, 3x5mm, 3.2x6mm, 4x7mm etc. También puede hacer otros tamaños como su solicitud.
- Las barras de soporte: ø2,8 mm, ø3,0 mm, ø3,2 mm, ø3,5 mm, ø3,8 mm, ø4,0 mm, ø4,2 mm, ø4,5 mm, ø4,8 mm, ø5,0 mm, ø6,0 mm u otras.
-
Pipa de pantalla envuelta en alambre V Especificación:
|
Tamaños
(pulgadas)
|
- ¿ Qué?
(mm)
|
Encajadura
(mm)
|
Duración
(m)
|
Las demás:
Fuerza
|
Fuerza para el colapso |
Los demás:
Cables en forma de vaca (mm)
(Ancho x altura)
|
Varilla de apoyo
Cables redondos (mm)
|
| 3-1/2 |
88.9 |
1.0 |
2.9 |
> 22 años |
10.2 |
2.2x3.5 mm |
ø3.8MM × 22 |
| 4-1/2 |
114.3 |
1.0 |
2.9 |
> 28 años |
11.5 |
2.2x3.5 mm |
ø3.8MM × 22 |
| El 6-5/8 |
168.3 |
0.75 |
5.8 |
> 40 años |
12.8 |
2.2x3.5 mm |
ø3.8MM × 32 |
| El 6-5/8 |
168.3 |
1.0 |
5.8 |
> 33 |
12.8 |
2.2x3.5 mm |
ø3.8MM × 32 |
| El 6-5/8 |
168.3 |
0.63 |
5.8 |
> 83 |
45 |
3.2x6.0 mm |
ø6.0MM × 32 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 34 |
21.9 |
2.3x3.5 mm |
ø3.8MM×48 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 50 años |
38.2 |
3.0x5.0 mm |
ø4.0MM×48 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 60 años |
46 |
3.2x6.0 mm |
ø5.0MM×48 |
| 10-3/4 |
273.1 |
0.75 |
5.8 |
> 50 años |
32.9 |
2.2x3.5 mm |
ø4.0MM×55 |
| 10-3/4 |
273.1 |
1.0 |
5.8 |
> 60 años |
39.5 |
3.0x4.6 mm |
Ø4,8MM×55 |
| 10-3/4 |
273.1 |
1.0 |
5.8 |
> 100 |
48 |
3.2x6.0 mm |
Ø5.0MM×55 |
| 12-3/4 |
323.9 |
1.0 |
5.8 |
> 120 |
37.2 |
3.0x5.0 mm |
Ø4.0MM×56 |
| 14 |
355.6 |
1.0 |
2.9 |
> 80 |
37.8 |
3.0x5.0 mm |
Ø4.0MM×59 |
| 16 |
426 |
1.0 |
2.9 |
> 80 |
37.5 |
3.0x5.0 mm |
Ø4.0MM×54 |
Prueba de calidad de las tuberías de filtro envueltas:
1Cuando las materias primas lleguen a nuestra fábrica, inspeccionaremos el componente químico y luego lo cargaremos en nuestro almacén.
2Nuestro inspector lo revisará durante todo el procedimiento.
3Antes de ser empaquetados, nuestro gerente de ventas inspeccionará los bienes con el inspector de nuevo, los aprobados serán etiquetados y empaquetados.
4Tenemos persona para inspeccionar la carga en el contenedor para evitar daños durante el transporte.

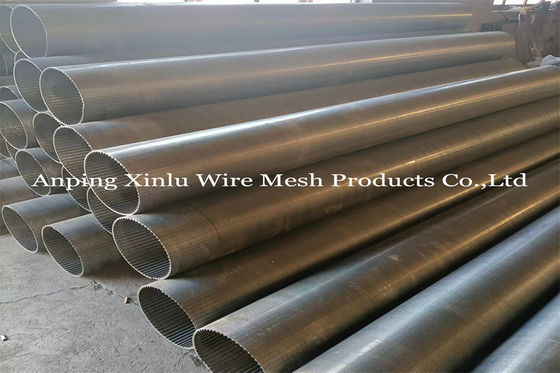

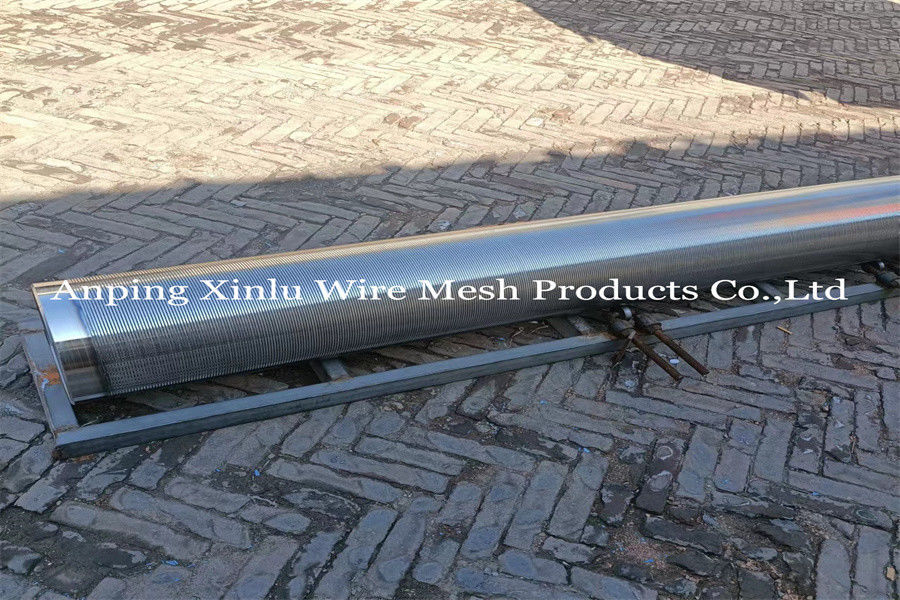

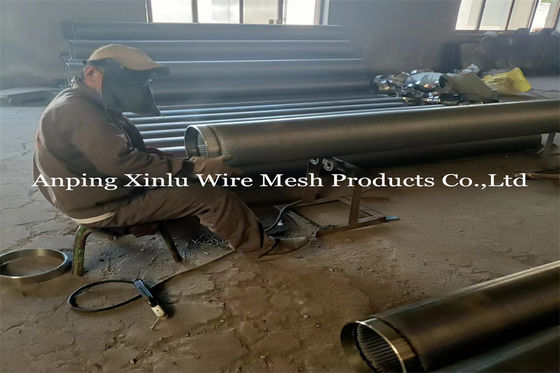

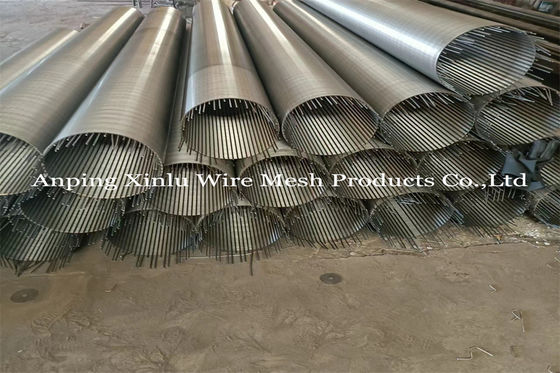

V tubo de pantalla envuelto en alambreImágenes:

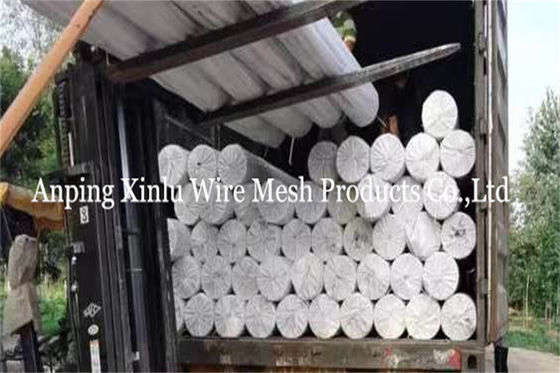

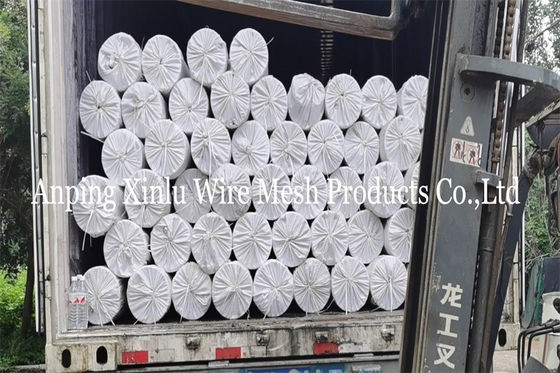

V Paquete de tubos de pantalla envuelto en alambre
Preguntas frecuentes
¿Puedo tener una orden de muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
¿Qué hay del tiempo de entrega?
R: 3-5 días para la preparación de muestras, 15-20 días laborables para la producción en masa.
¿Tiene algún límite de MOQ para el pedido?
R: Bajo MOQ, 3pc para la verificación de muestras está disponible.
P4. ¿Cómo se envían las mercancías y cuánto tiempo tarda en llegar?
R: El transporte aéreo, marítimo y ferroviario es opcional.
O envío por EMS, DHL, UPS, FedEx o TNT, toma 5-7 días para llegar.
¿Cómo proceder con una orden?
R: En primer lugar, háganos saber su especificación de necesidad o aplicación.
En segundo lugar, citamos de acuerdo con sus requisitos o nuestras sugerencias.
En tercer lugar, el cliente confirma y deposita el depósito para el pedido formal.
En cuarto lugar, organizamos la producción.
¿Está bien imprimir mi logotipo en el producto?
R: Sí. Por favor, infórmenos formalmente antes de nuestra producción.
¿Qué es el cable?
A: profundidad del pozo: alambre de perfil V: 2.5x4mm profundidad del pozo: 200-300m,
V alambre de perfil: 3x4.6mm Profundidad del pozo: 350-450m
V alambre de perfil: 3.3x6.5mm Profundidad del pozo: 500-650m
Etiquetas del producto: 8 de diámetro V de alambre de alambre de agua; ranura de 60 V de alambre de agua; tubo de alambre de agua
