168x5.8m V-Shaped Slot Johnson Wrapped Wire Soldado Screen Pipes juntas equipadas con extremos planos cónicos
La pantalla de pozo de agua Xinlu, también llamada pantalla de tubo, tubo de pantalla, pantalla de envoltura de alambre, elemento de filtro, está soldada por alambre circunferencial externo y varillas de soporte interno axial.
Cables de perfil: cables en forma de V, cables triangulares, cables trapezoidales
Cables de soporte: cables de cuña, trapezoides o redondos
Material: alambre de acero inoxidable, alambre de acero inoxidable dúplex, alambre de acero con bajo contenido de carbono, Hastelloy
Diámetro máximo 2 m
Duración máxima de 20 pies
Min Slot 50 micrones
Soldadura completa Conexión final: anillos soldados, bridas, hilos, etc.
Horario de trabajo: 24 / 7.
Los tubos de pantalla: the screen pipes are of the continuous v-shaped slot screen Johnson type of the non-clogging wrapped wire welded over a longitudinal rod base and manufactured from galvanize and joints fitted with bevel plain ends to facilitate screen length 50,8 m, el tamaño de la ranura de la pantalla se determinará de acuerdo con los datos de análisis del tamiz del acuífero, pero principalmente de 0,76 y 1,0 mm.El tamaño de la pantalla del diámetro exterior de 168 mm y la presión de colapso de 50 bar para pozos profundos (más de 200 m), y 25 bar para pozos poco profundos de menos de 200 m.
V Tubo de filtración de alambre envuelto en agua Aplicación:
El producto es especialmente adecuado para aceite ceroso, asfalto, diesel, cerveza y aceite de alta viscosidad.
Se utiliza ampliamente en la industria de la energía eléctrica, el pozo de gas natural, la industria petroquímica, la industria química, la minería, la fabricación de papel, la protección del medio ambiente, la metalurgia, los alimentos, el control de la arena,Ingeniería de filtración gruesa y de filtración fina para el tratamiento del agua.
V pantallas de filtro de alambre de agua envueltas en alambre
- Material: alambre de acero inoxidable o alambre galvanizado.
- Perfil de la superficie: alambre triangular.
- Profile de soporte: alambre triangular, barra redonda y alambre de cuña.
- Tamaño de la ranura: 0,05 mm - 35 mm.Ranura normal: 0,5 mm, 0,63 mm, 0,75 mm, 1,0 mm, 1,5 mm, 2,0 mm
- Diámetro del cilindro: 10 mm - 1200 mm Diámetro normal: 2", 3", 4", 6", 8", 10", 12", 14", 16", 20"
- Duración: hasta 6 m. Duración normal:2.9m y 5.8m para encajar en el contenedor.
- Resistencia máxima al colapso: 150 bar.
- Resistencia a la tracción máxima: 40 toneladas.
- Tipo de conexión: anillos soldados con bisel; acoplamiento de rosca macho/hembra.
- Tamaño del alambre: 2.2x3.0mm, 2.3x3.5mm, 2.5x4mm, 3x4.6mm, 3x5mm, 3.2x6mm, 4x7mm etc. También puede hacer otros tamaños como su solicitud.
- Las barras de soporte: ø2,8 mm, ø3,0 mm, ø3,2 mm, ø3,5 mm, ø3,8 mm, ø4,0 mm, ø4,2 mm, ø4,5 mm, ø4,8 mm, ø5,0 mm, ø6,0 mm u otras.
-
Pipa de pantalla envuelta en alambre V Especificación:
|
Tamaños
(pulgadas)
|
- ¿ Qué?
(mm)
|
Encajadura
(mm)
|
Duración
(m)
|
Las demás:
Fuerza
|
Fuerza para el colapso |
Los demás:
Cables en forma de vaca (mm)
(Ancho x altura)
|
Varilla de apoyo
Cables redondos (mm)
|
| 3-1/2 |
88.9 |
1.0 |
2.9 |
> 22 años |
10.2 |
2.2x3.5 mm |
ø3.8MM × 22 |
| 4-1/2 |
114.3 |
1.0 |
2.9 |
> 28 años |
11.5 |
2.2x3.5 mm |
ø3.8MM × 22 |
| El 6-5/8 |
168.3 |
0.75 |
5.8 |
> 40 años |
12.8 |
2.2x3.5 mm |
ø3.8MM × 32 |
| El 6-5/8 |
168.3 |
1.0 |
5.8 |
> 33 |
12.8 |
2.2x3.5 mm |
ø3.8MM × 32 |
| El 6-5/8 |
168.3 |
0.63 |
5.8 |
> 83 |
45 |
3.2x6.0 mm |
ø6.0MM × 32 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 34 |
21.9 |
2.3x3.5 mm |
ø3.8MM×48 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 50 años |
38.2 |
3.0x5.0 mm |
ø4.0MM×48 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 60 años |
46 |
3.2x6.0 mm |
ø5.0MM×48 |
| 10-3/4 |
273.1 |
0.75 |
5.8 |
> 50 años |
32.9 |
2.2x3.5 mm |
ø4.0MM×55 |
| 10-3/4 |
273.1 |
1.0 |
5.8 |
> 60 años |
39.5 |
3.0x4.6 mm |
Ø4,8MM×55 |
| 10-3/4 |
273.1 |
1.0 |
5.8 |
> 100 |
48 |
3.2x6.0 mm |
Ø5.0MM×55 |
| 12-3/4 |
323.9 |
1.0 |
5.8 |
> 120 |
37.2 |
3.0x5.0 mm |
Ø4.0MM×56 |
| 14 |
355.6 |
1.0 |
2.9 |
> 80 |
37.8 |
3.0x5.0 mm |
Ø4.0MM×59 |
| 16 |
426 |
1.0 |
2.9 |
> 80 |
37.5 |
3.0x5.0 mm |
Ø4.0MM×54 |
Prueba de calidad de las tuberías de filtro envueltas:
1Cuando las materias primas lleguen a nuestra fábrica, inspeccionaremos el componente químico y luego lo cargaremos en nuestro almacén.
2Nuestro inspector lo revisará durante todo el procedimiento.
3Antes de ser empaquetados, nuestro gerente de ventas inspeccionará los bienes con el inspector de nuevo, los aprobados serán etiquetados y empaquetados.
4Tenemos persona para inspeccionar la carga en el contenedor para evitar daños durante el transporte.

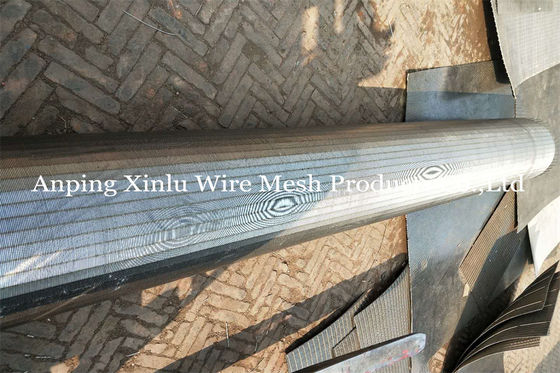

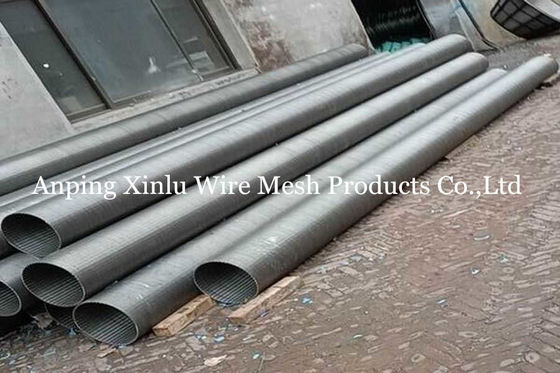

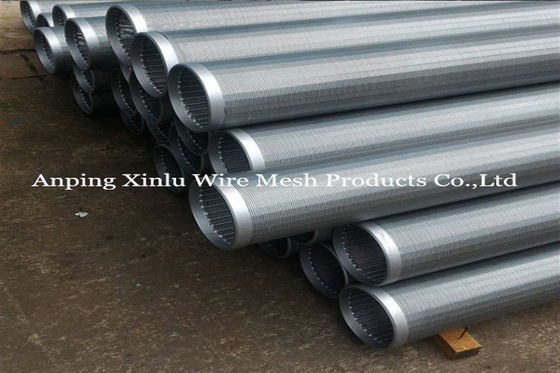

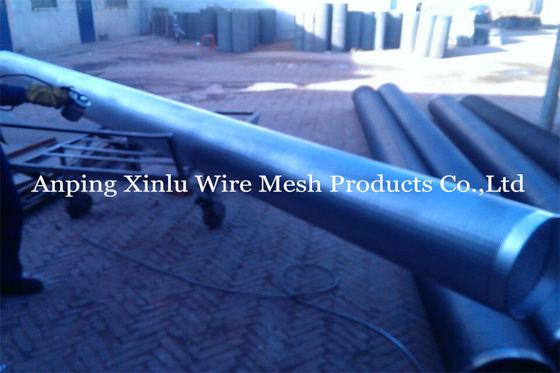

V tubo de pantalla envuelto en alambreImágenes:

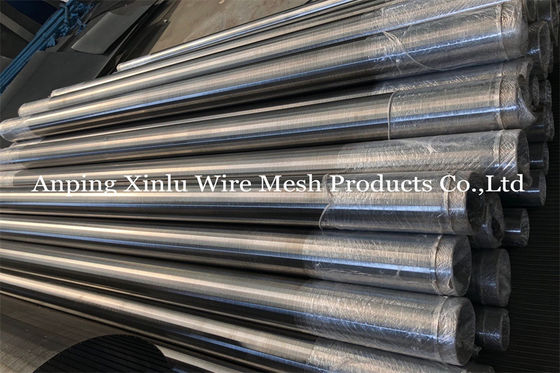

V Paquete de tubos de pantalla envuelto en alambre
¿ Por qué nos eligió?
1Somos el fabricante profesional.
2Podemos darle los mejores productos de calidad con un precio competitivo.
3El equipo de ventas profesional puede darle comentarios en 24 horas.
4Ofrecemos 12 meses de excelente servicio postventa.
5Ofrecemos un servicio personalizado.
6Nuestro servicio está disponible las 24 horas del día y los 7 días de la semana.
Etiquetas del producto: 6 de diámetro v de alambre de alambre de agua; ranura 60 de alambre de agua; 168 de alambre de agua
